regulator

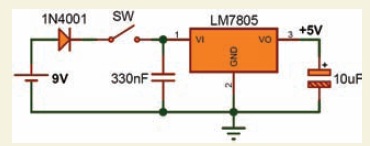

regulator bir rectifier degildir. regulator DC bir gerilimi regule eder, düzenler; rectifier AC bir gerilimi dogrultur, DC’ye cevirmeye calisir. asagidaki devre ile 9V, 5V’a indirilebilir.

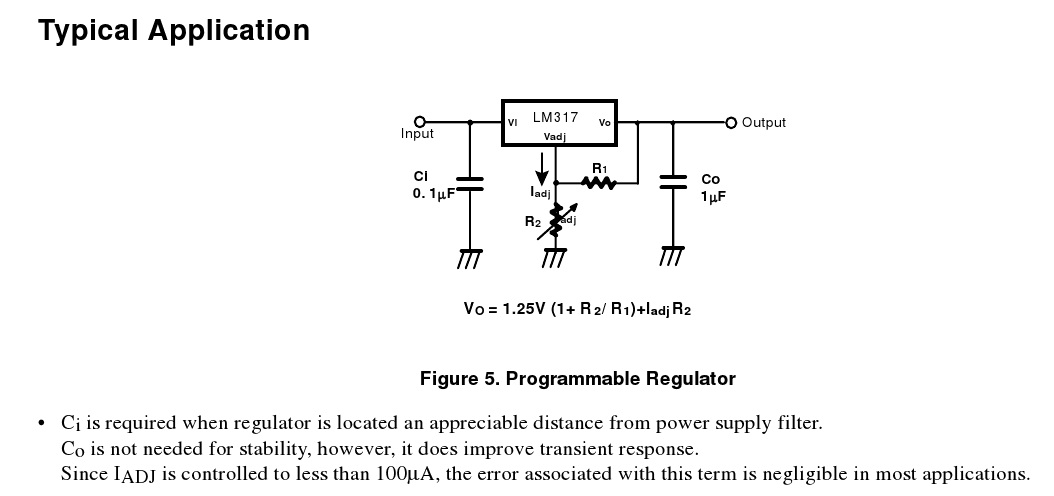

bu normal-düz bir regulator. bir de bunların ayarlanabilir-adjustable olanlari var. onların kullanımı da asagidaki resimde.


yukardaki bu adjustable regulator’un output geriliminin ayarlanmasına yarayan direnc hesabının yapıldıgı speq kodları burada.

kodlar içinde V_out gerilimi 1.3 V cıkıs alinacak sekilde ayarlanmaya calisilmistir.

burada gecen Iadj akımı ihmal edilebilirmiş. burada oyle diyor.

drop out kavramı da burada
